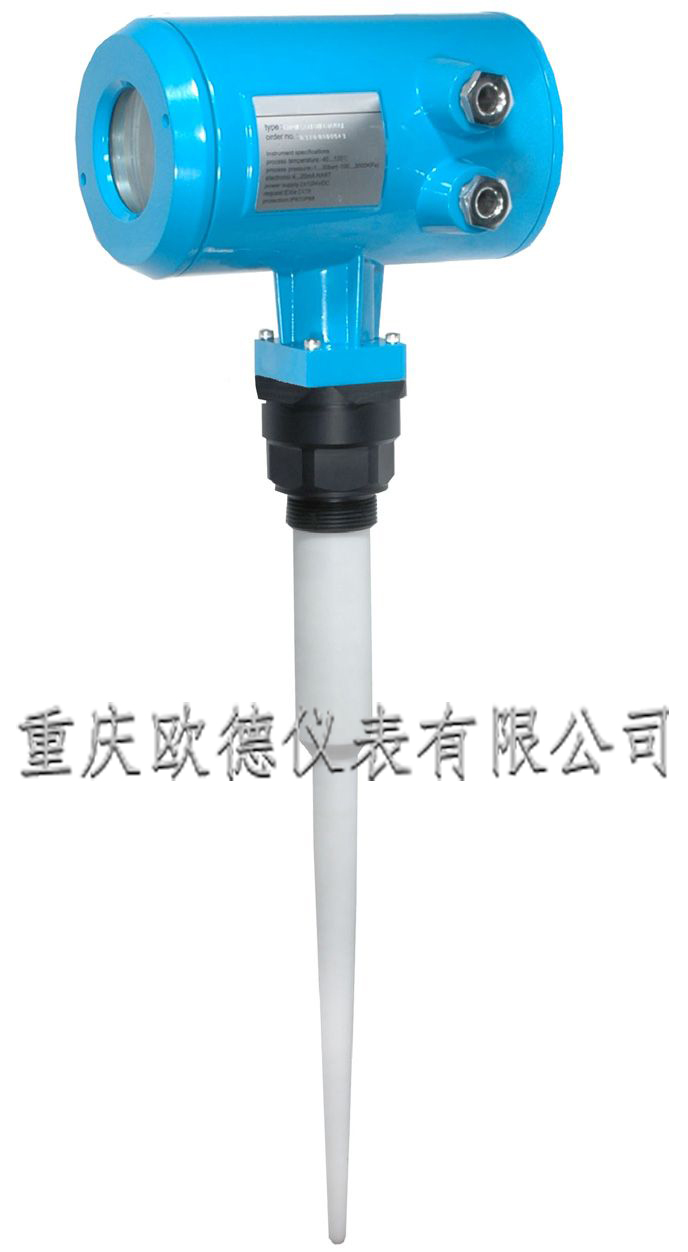

智能雷达物位计ODERD801
适用介质：液体，微腐蚀性液体
应用：污水液位测量
挥发性小的酸碱液位测量
浆料料位测量
防爆认证：Exib IIC T6 Gb/ Exd ib IIC T6 Gb
测量范围：20m
天线：棒式天线（PP）
频率：6.3G
过程温度：（-40～130）℃
测量精度：±10mm
过程压力：（-0.1～0.3）MPa
信号输出：（4～20）mA/HART
现场显示：四位LCD
电源：两线制（DC24V）/四线制（DC24V/AC220V）
重复性：± 1mm
精度：＜ 0.1%
外壳：铝
过程连接：法兰（选配）/螺纹
测量原理
通过天线系统发射并接收能量很低的极短的微波脉冲。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。
即使工况比较复杂的情况下，存在虚假回波，用最新的微处理技术和调试软件也可以准确的分析出物位的回波。
天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由脉冲软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比：
D=C×T/2
其中C为光速
因空罐的距离E已知，则物位L为：
L=E-D
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。
应用介绍：
6.3G智能系列雷达物位计适用于对液体、浆料、颗粒料及块料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。
采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、 非 金属容器或管道内，对人体及环境均无伤害。
安装指南
安装说明：
要求：推荐位置（2），罐壁至安装短管的外壁应满足以下要求：
离罐壁最佳距离为罐体直径的1/4或1/6处， 离罐壁的最小安装距离为测量范围的1/10。
例如: 10m储罐离罐壁的最小安装距离应1m。
不能安装在入料口的上方（4）。
不能安装在中心位置（3）, 如果安装在中央，会产生多重虚假回波，干扰回波会导致真实信号丢失。
如果不能保持仪表与罐壁的距离，罐壁上的介质会黏附造成虚假回波，在调试仪表的时候应该进行虚假回波存储。
罐内安装：
在信号波束内，应避免有如下安装物:
如（1）：限位开关，温度传感器等。
对称装置如（2）：真空环，加热线圈，挡板等等。
如果罐内有（1）（2）干涉物件，应采用导波管进行测量。
安装步骤：
为了更好发挥产品的性能，在安装时，请遵循以下步骤：
在打开储罐的过程连接之前，必须确认罐内无压力，也无有害介质。
应确认容器内空罐或料位刚好覆盖罐底的情况下进行定位调整，料位较少的情况下也可以进行定位调整；
可通过虚假回波存储，对回波信号进行优化。
在最优位置固定好法兰或拧紧螺纹，若有必要，需更换密封圈。
以下是回波信号示意图：
测量条件
测量范围从波束触及罐底的那一点开始计算，但在特殊情况下，若罐底为凹型或锥形，当物位低于此点时无法进行测量。
若介质为低介电常数当其处于低液位时，罐底可见，此时为保证测量精度，建议将零点上移。
理论上测量达到天线尖端的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的尖端至少100mm。
对于过溢保护，可定义一段安全距离附加在盲区上。
最小测量范围与天线有关。
随浓度不同，泡沫既可以吸收微波，又可以将其反射，但在一定的条件下是可以进行测量的。当无回波信号时，雷达输出电流为22mA。
产品选型
ODERD801
许可证
P 标准型（非防爆）
I 本安型（Exib IIC T6 Gb）
G 本安型+隔爆型（Exd〔ib〕IIC T6 Gb）
天线型式/材料/温度
SP 棒式天线/PP/-40…130℃
过程连接
G 螺纹 G1-1/2A
N 螺纹 1 ’’ NPT
法兰选配/材料
DN80 FB (PTFE) QB (不锈钢)
DN100 FC (PTFE) QC (不锈钢)
F0 不选 FX 特殊定制
屏蔽段长度
A 50mm B 100mm C 150mm
D 200mm E 250mm
外壳/防护等级
L 铝/IP67 Q 不锈钢316L/IP67
电缆进线
M M 20x1.5 N 1/2 ’’NPT
现场显示
V带 X 不带
编程器
V带 X 不带
|
