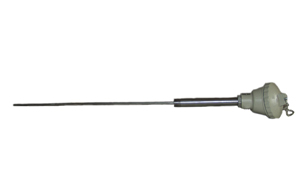

铠装式热电阻、热电偶概述、结构原理及特点

点击次数:7057 发布时间:2013-09-08



铠装式热电阻、热电偶概述:
    铠装式热电阻、热电偶具有细长、容易弯曲、热响应时间快、耐振动、耐高温、抗压和坚固耐用等优点。它可用作直接温度测量,也可以作为装配式热电阻、热电偶的内芯元件,以取代传统的瓷珠串套式元件。产品尤其适宜安装,在管道之间狭窄、弯曲和要求快速反应,微型化和特殊测温场合。广泛应用于石油、化工等生产现场伴有各种易燃、易爆气体、蒸汽的场合。
铠装式热电阻、热电偶结构原理:
    铠装式热电阻、热电偶由感温元件(热电阻)、铠装引线、接线盒以及各种用途的固定装置组成,有单支和双支元件两种规格。
热电阻的测温原理:
    受热后的金属丝电阻随着温度的变化而变,其热电阻值 R(t)与其所处温度 t 的关系可表示为:R(t)=R0(1+At+Bt2+……),按测得的电阻值查相应分度表即可得出被测温度值 t。
热电偶测温原理:
     两种不同的金属或合金丝 A、B,称为热电极,焊接的一端称为测量端,连接显示仪表的两头称为参比端,当测量端和参比端温度不同时,就会产生热电势 EAB(t,t1)。当 t1=0℃时则有:
EAB(t,0)=EAB(t)=f(t)
铠装式热电阻、热电偶特点:
    铠装热电阻、热电偶可有多种材料的外保护套,内充满高密度氧化物质绝缘体,具有很强的抗污染性能和优良的机械强度,适合安装在环境恶劣的场合。
铠装式热电阻主要技术参数:分度号:Pt100、Cu50;测量范围:Pt100:-200~500℃
Cu50:-50~150℃
